¿Y el agua sucia?
Un nuevo paradigma pues para nosotros es realmente un recurso mas valioso, agua con
nutrientes y energía. Dado que "nada se crea ni se destruye...", aprovechamos todo con
nuestros Sistemas para el Tratamiento y Recuperación de Recursos en Desechos, en esta
sección hablando de los líquidos. Cabe señalar que tales sistemas representan varios
pasos adelante de las llamadas Plantas de Tratamiento, cuyo nombre tenemos que ponerlo
aquí para su total comprensión.
Podemos hacerlo desde nuestra casa con los SUTRANEs (siglas del Sistema Unitario de Tratamiento y Reuso de Agua, Nutrientes y Energía, desarrollado desde 1970 por nosotros):

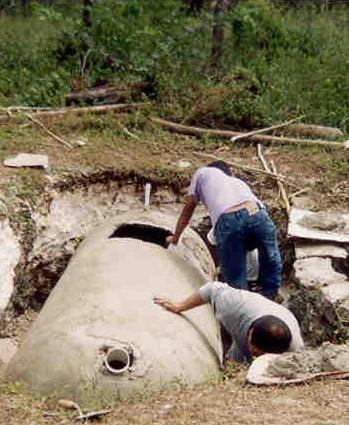

Digestor sedimentador horizontal Xochicalli dshX nuestro invento desde 1972. Capacitación a técnicos en la Reserva de la Biósfera de Calakmul, Campeche. |
Igualmente al dshX, el SUTRANE Xochicalli, nuestro diseño operando desde 1971. En la foto -1984- del programa para el IMSS en Chalco, con el Ing. Alfredo Paniagua U., coordinador entonces del Programa de Bioenergía de la OLADE, con la Sra. Ma. de J. Delgadillo |
Fotos de arriba, digestores y filtros biofísicos: al lograrlo terminamos con la suciedad del
agua desde una sola casa hasta cualquier ciudad, obteniendo además alimentos y aún
energía, que ayudan a nuestra economía (doméstica y total): descontaminación productiva.
Arriba, der., nuestro concepto para la solución integral al problema del agua, dibujo de
1973, captación lluvia-filtrado-almacenamiento-uso múltiple y escalonado, tratamiento y
recuperación con SUTRANEs.
Además lo hemos hecho mediante programas de capacitación acción desde 1971 (abajo izq.,
foto de 1974 en Mexicali, B.C.) en cientos de talleres en México (para nuestro y alrededor
de otros 40 países, directa e indirectamente) y en 8 países mas, hasta la fecha. Producimos
alimentos y plantas útiles en unos cuantos metros cuadrados ¡ sin necesidad de drenaje !

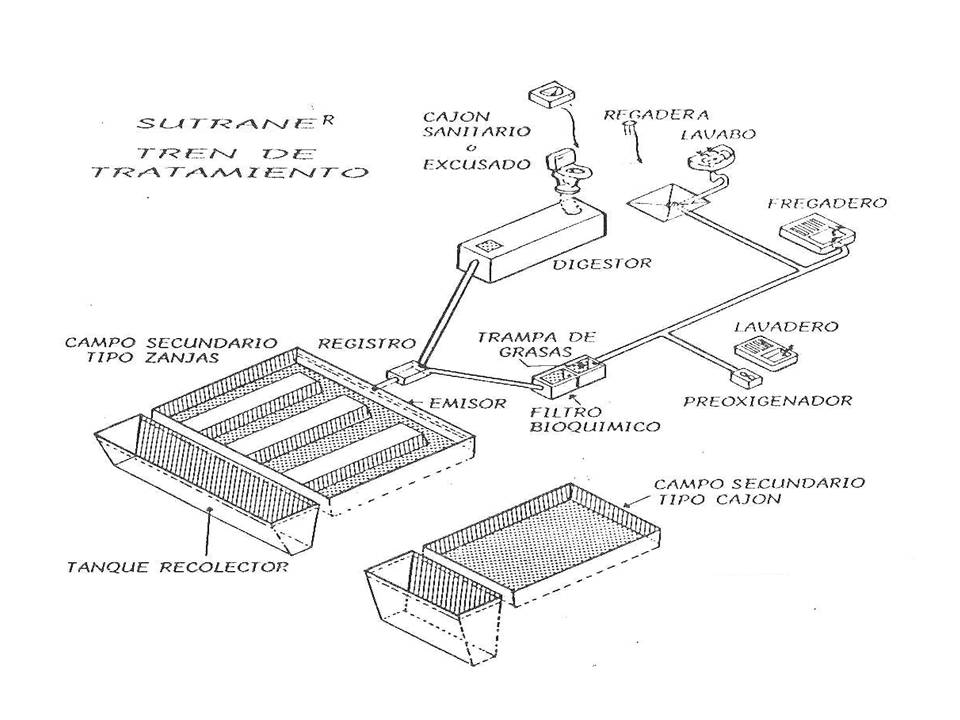

Desde una casa hasta microplantas urbanas (ver Sección de Nutrientes). Isométrico del
SUTRANE, nuestra tecnología desde 1970.

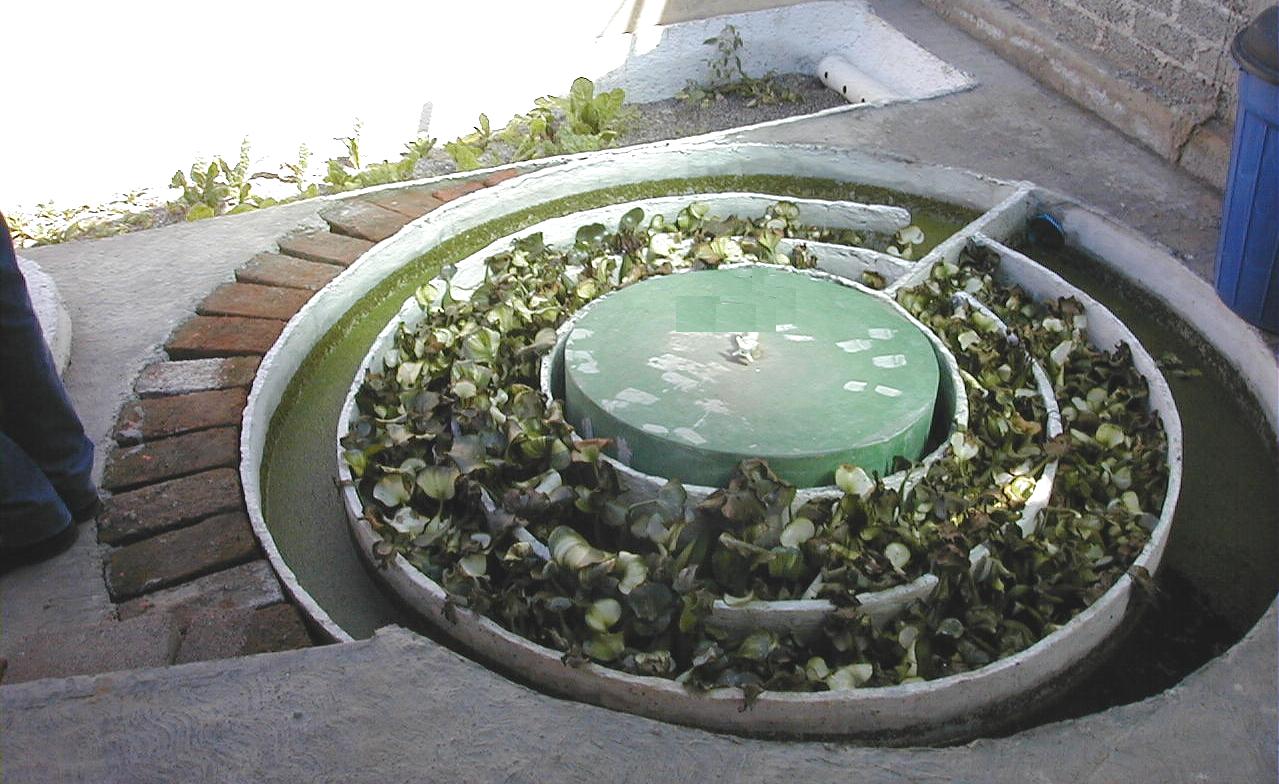

Abajo el 1er. SUTRANE en X-I operando desde 1971; luego, el Maestro Arias Chávez bebiendo el agua tratada ahí, 1974. Hasta abajo, el SUTRANE con mini-multidigestor en la casa ecológica del Mto. Sergio Arroyo, avanzando alumno nuestro (q.e.p.d.), Chapingo, 2003.
Veamos el proceso para limpiar y rehacer el campo secundario-filtro biofísico del SUTRANE de Xochicalli III en Morelos, luego de haberse dejado de usar por mas de 20 años, en que le cayeron tierra, hojas, etc., y habiendo mantenido multitud de yerbas, casi se selló por no usarse.

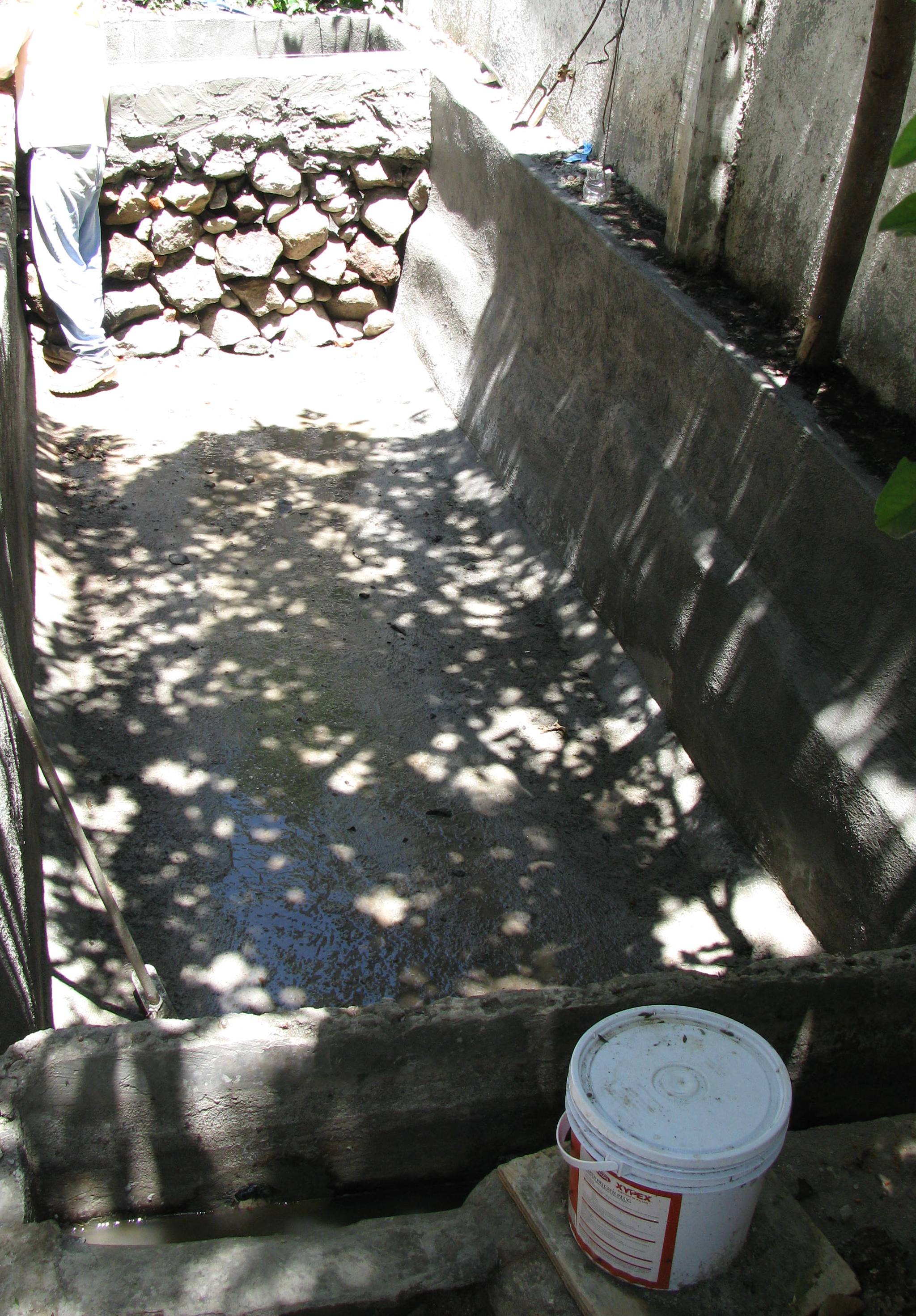

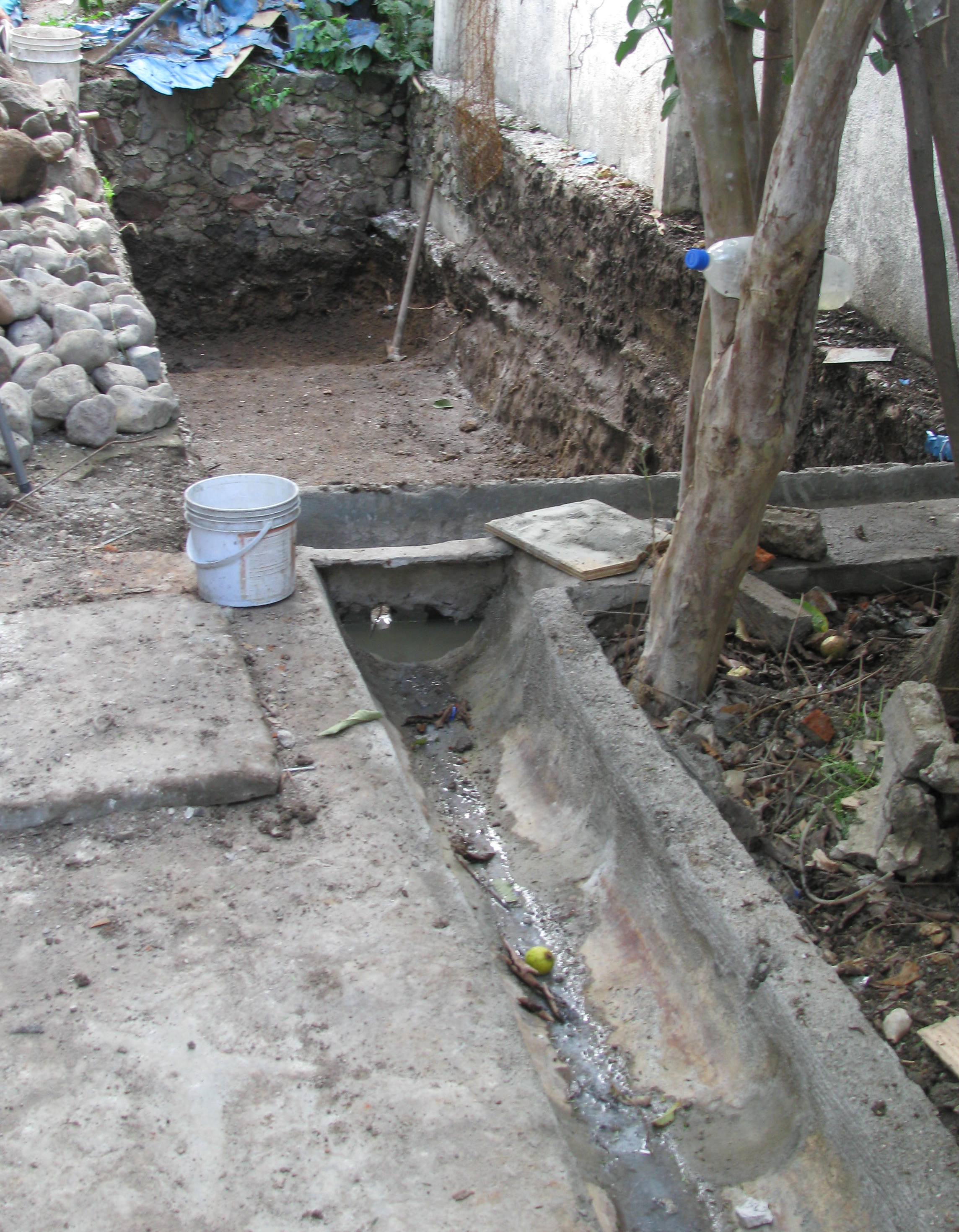

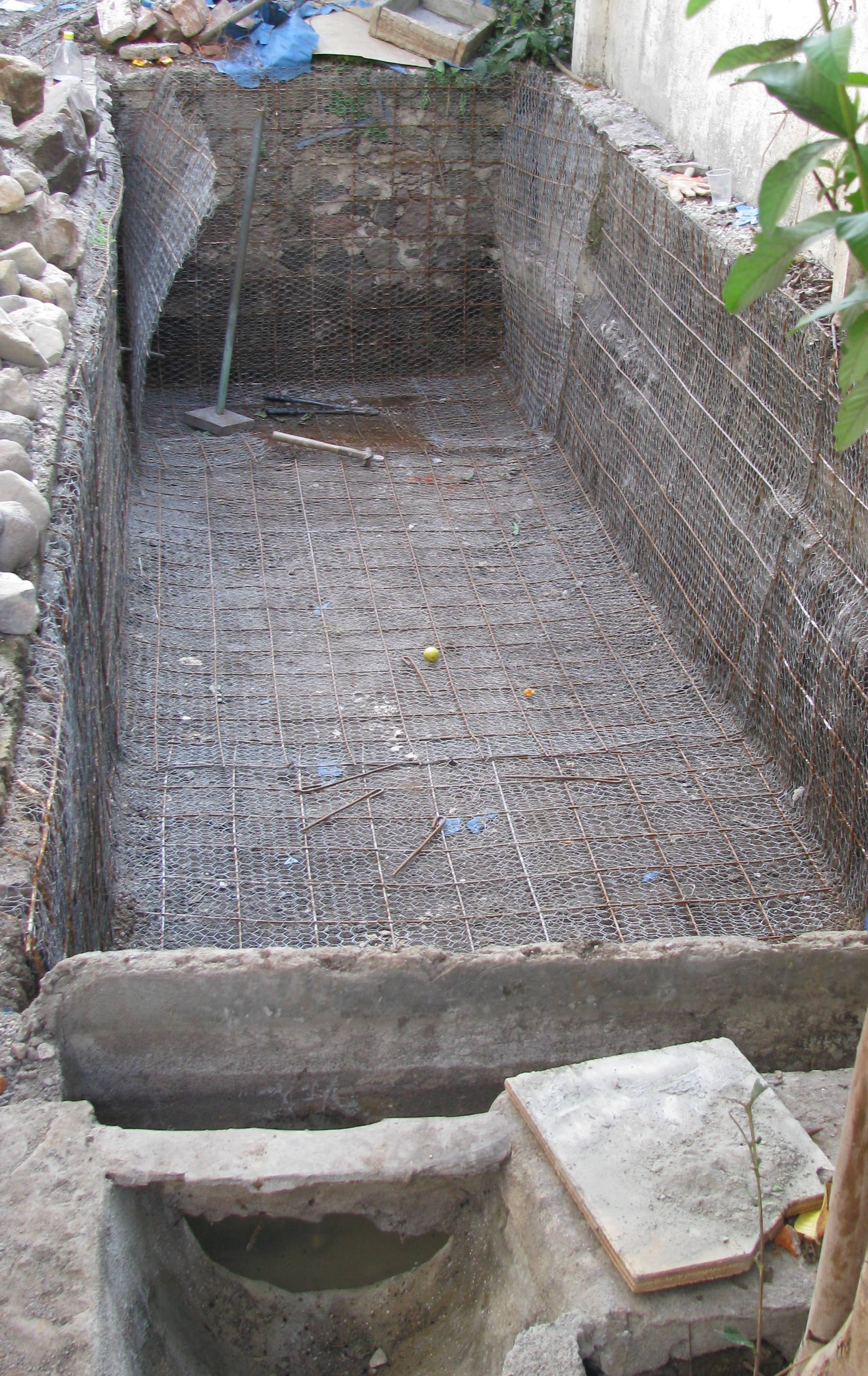

Primero se extrajo todo el material (piedra, grava, gravilla y arena), foto de la izquierda, abajo, viéndose en primer plano el digestor y el canal-filtro bioquímico; luego se le quitó el plástico de polivinilo azul que tuvo, deteriorado por raíces, para ponerle enmallado donde se aplicó mortero, para hacer la base del biofísico de ferrocemento, foto de la derecha, donde en primer plano está el canal emisor.

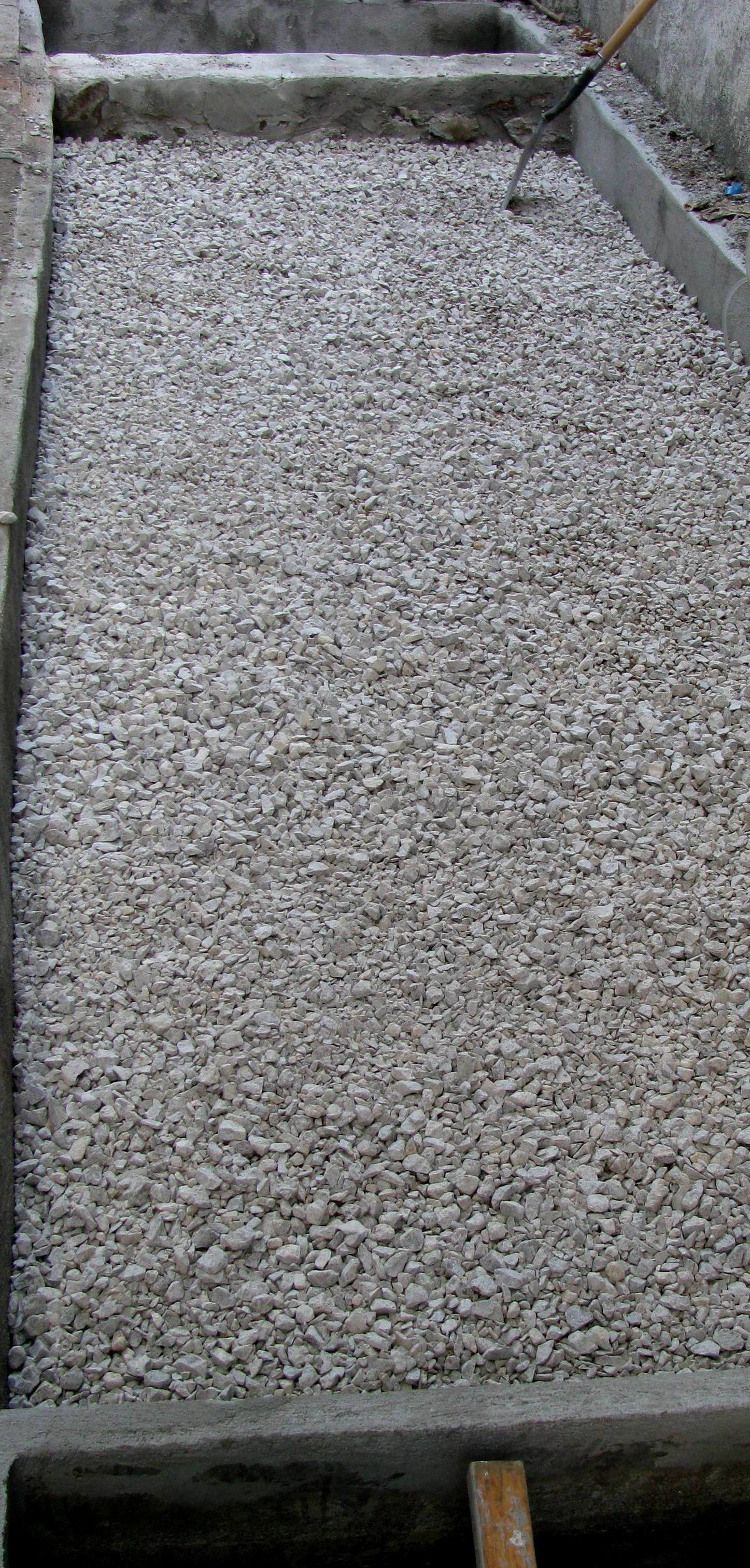

En la siguiente foto (abajo izquierda), ya se ve el mortero con el ferrocemento terminado, donde se acomodaron las piedras para retener el filtro y separarlo del tanque recolector (al fondo). En la foto de la derecha ya se observa cómo se va introduciendo de nuevo el material filtro, una vez seco, lavado y nuevamentre dejado secar; al fondo está ya el recolector del agua tratada a reuso, hoy con plantas acuáticas y pocos peces larvíferos.

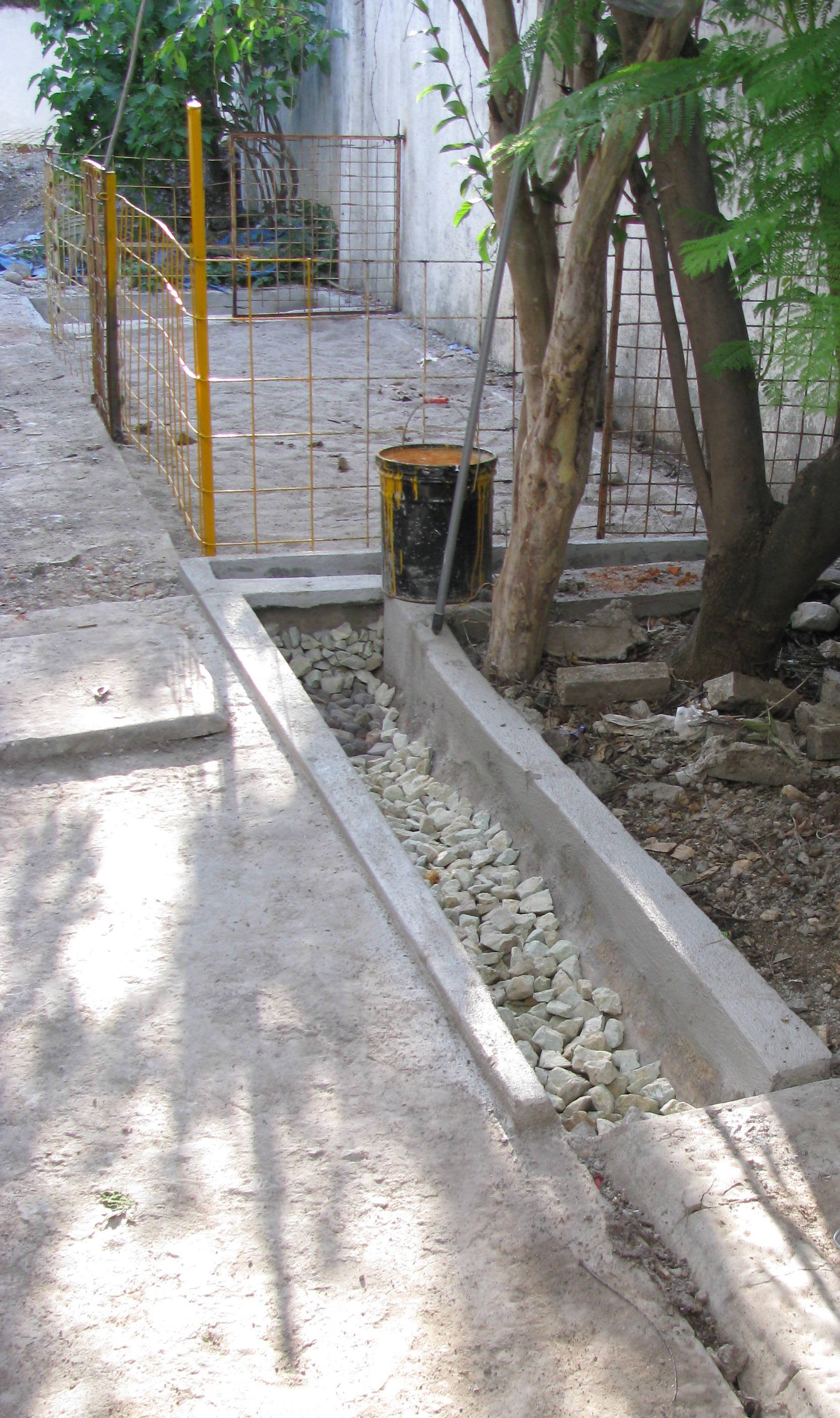

En la siguiente foto (abajo) ya se observa el filtro biofísico terminado hasta arriba (capa de arena para sembrar en hidroponia orgánica). A la izquierda en el primer plano, se observa el digestor anaerobio, sedimentador horizontal Xochicalli; a la derecha está la trampa de grasas seguida del canal filtro bioquímico con zeolitas naturales, siguiendo el canal emisor, el filtro biofísico y al fondo el tanque recolector.

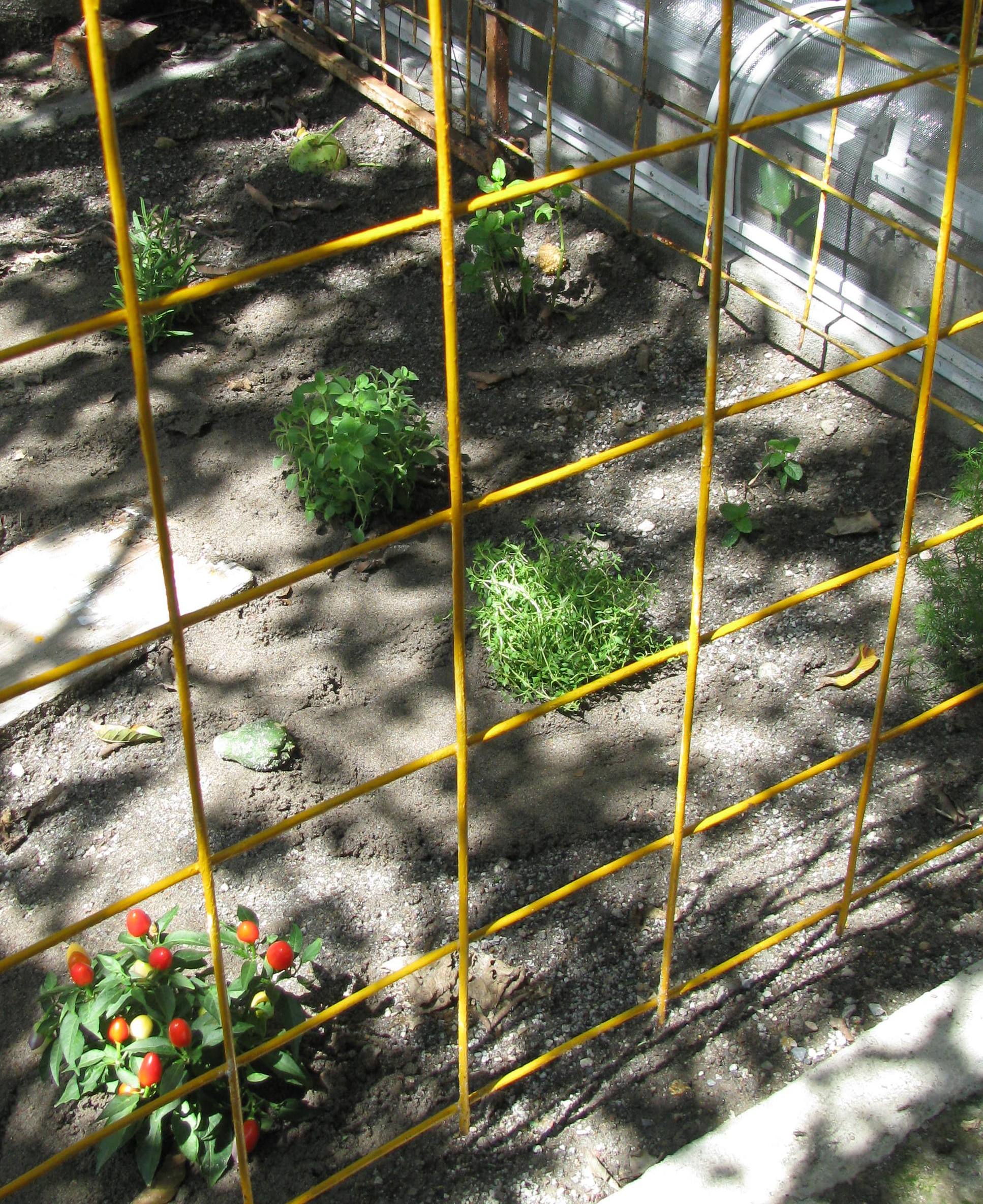

Para terminar, en la foto de abajo, ya inoculado el filtro, se siembran plantas útiles, depurativas, medicinales, de olor, hortalizas pequeñas, flores, forraje, etc.
Nuestro SUTRANE es promocionado por el Gobierno de Canadá en su país e internacionalmente, a través de la División del Medio Ambiente del Departamento de Relaciones Exteriores y Comercio Internacional, a partir de un Estudio que encargó y desarrolló el Dr. Bruce Jank en 1995 ¿algún día lo hará nuestro país?
¿Y a otras escalas? lo que mas estamos haciendo, Sistemas Integrales de Tratamiento y Recuperación de Recursos en Desechos Líquidos y/o Sólidos, en vez de las simples y 'anti-ecológicas' (porque al tratar transfieren la contaminación a la atmósfera, al suelo y al agua, al producir gases y lodos) "Plantas de Tratamiento" y Rellenos "Sanitarios" convencionales.

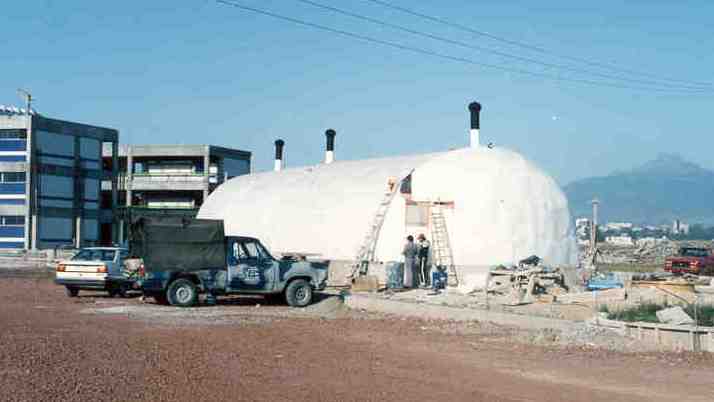

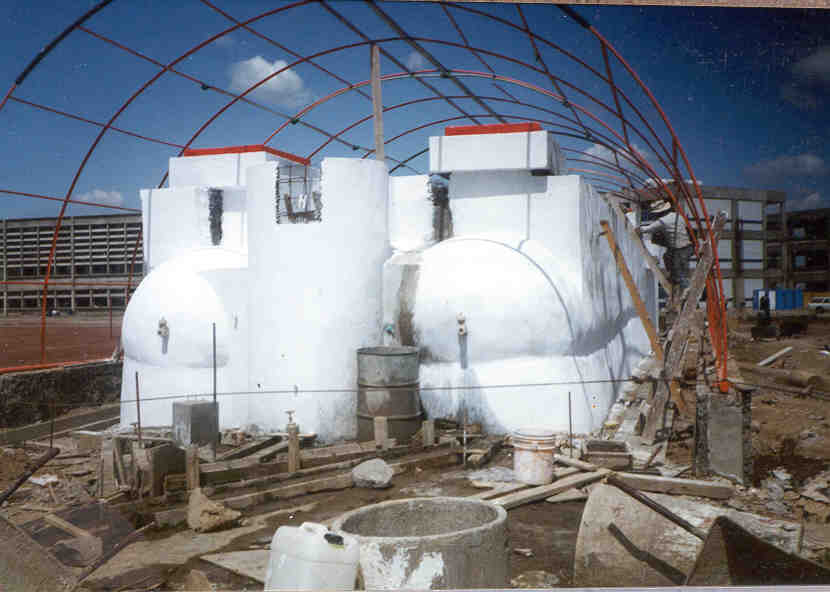

Desde 1991 construimos nuestro 1er. Sistema de Tratamiento y Recuperación de Recursos en Desechos Líquidos en la Universidad IberoAmericana Campus Golfo Centro en Puebla, para alrededor de 6,000 alumnos, lineal, en un camellón del estacionamiento, izq. terminando la obra; der., instalando su invernadero climatizador solar (hecho por el Ing. Octavio Marín V.). Es notable que hasta la fecha opere -diario- en la NOM 003 SEMARNAT 1997 con análisis de Laboratorios EMA, sin producir lodos (certificado por la misma Institución hasta este año), casi sin costo de mantenimiento, visualizando los resultados en el lago, que se muestran en las dos últimas fotos de esta sección:
Hoy construimos desde en zonas rurales energizando con sol (abajo izquierda, fotoceldas, sierra de Hidalgo) para aplicar ozono, o urbanas, edificios y fraccionamientos (Huixquilucan, Méx.), poblados, jardines en ciudades (mas abajo, en el Centro de la Cd. de México), interceptando el recorrido del problema del drenaje, pudiéndolo hacer de cualquier tamaño...
... donde, por ejemplo, después del proceso cosechamos agua limpia que, al agregar filtros de carbón activado, zeolitas, ósmosis inversa; ozono, UV y microdosis de cloro, para reintroducirse ya potabilizada a la red de servicios (2012).

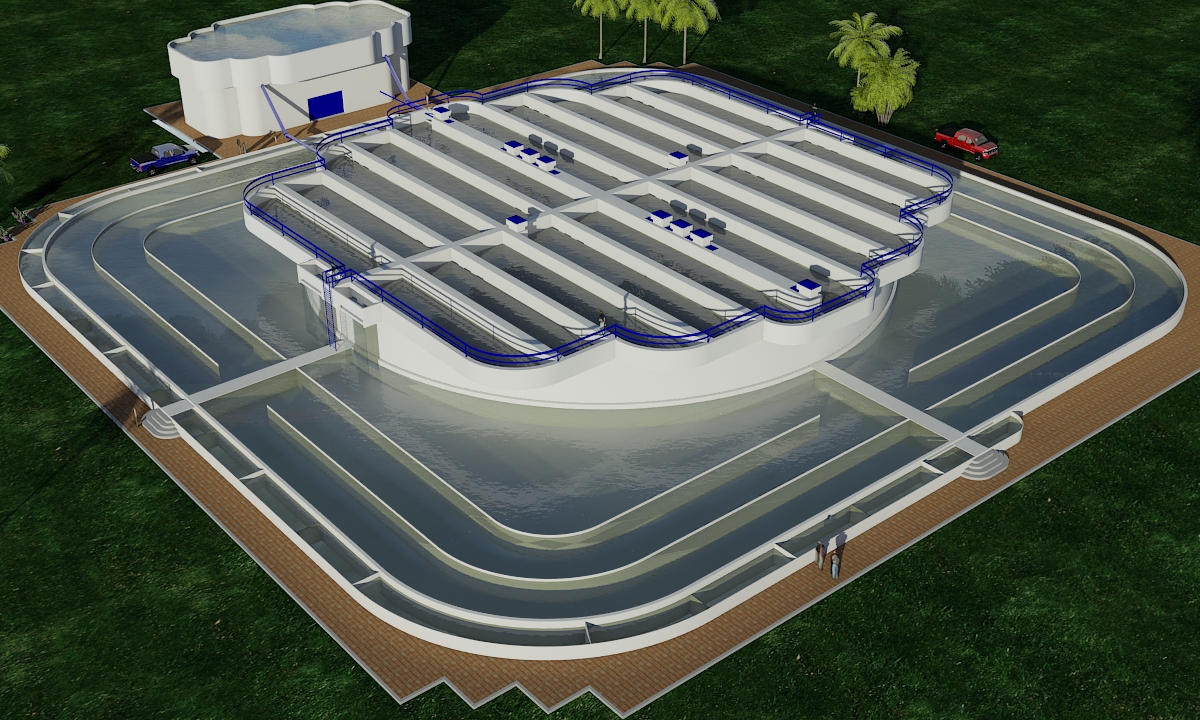

En este año de 2012 contruiremos un sistema de reciclaje total de agua, nutrientes y energía para 100 lps, casi 60,000 hab., véase tamaño comparativo con autos.

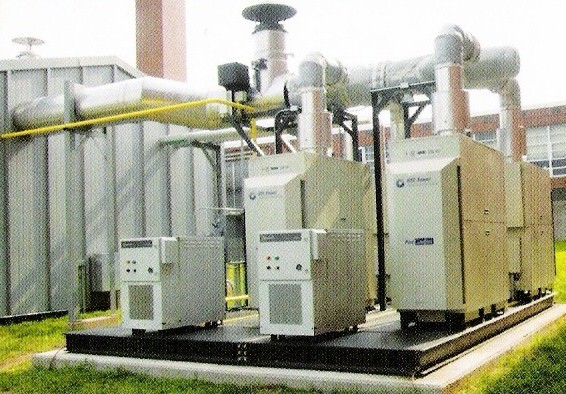

Para complementar procesos y, sobre todo, belleza, se le agregarán fuentes aprovechando la energía de las caídas de agua (con arietes), además que se operará e iluminará con la energía del biogás producido en nuestro sistema, a través de la turbina Capstone C-65 que se le instalará. Fotos de abajo:
Una revolución tecnológica y arquitectónica.
Demostramos que los desperdicios son recursos ¡ y bien valiosos ! La solución: Sistemas inteligentes de tratamiento y recuperación de recursos en desechos, aquí para los líquidos, a los que incluso podemos agregar sólidos, llamándola Dual (ver sección), cabiendo en pequeños terrenos de unos cuantos m2, no transfieren contaminantes ni contaminan a su vez; producen agua, energía, nutrientes, operando, reiteramos por la importancia, al menor costo del mercado (ver abajo), aparte de producir, real negocio.
Ello lo soportamos desde los proyectos, con un programa especial diseñado y perfeccionado por nuestro Director de dicha área, el Arq. Salvador Ramírez y Gómez, hasta con nuestra óptima, profesional y experta construcción, supervisión y dirección (izq., la Ing. Margarita del Consuelo Arias Osorio, 1996, Oax. Derecha, el Ing. José de Jesús Arias Osorio, Méx., 2009) dentro de las mejores prácticas y normas internacionales, diseñada además para formar jardines hermosos, sin ruidos ni olores, gases contaminantes y peligrosos, ni fea imagen, para Vivir Mejor realmente, Hidalgo 2010, mas abajo.
Incluso hacemos reingeniería para convertir plantas viejas con tecnologías obsoletas, en nuevas con nuestras tecnologías. Abajo la obra (1992) e inicio de operación de la planta de la U.A. Chapingo, abatiendo los costos de obras y operación-mantenimiento.
Con sus resultados: la calzada principal el invierno de 2002, regada por años con agua efluente de su planta, abajo.
Dicha agua limpia obtenida a los costos más bajos del mercado; por ejemplo, una planta de 60 lps la trata a un costo de alrededor de $0.55/m3 en la NOM 003 de Contacto Humano (2011). Es decir, podemos recuperar mas barato prácticamente toda el agua sucia, no perder casi nada, desde una casa hasta una ciudad. Pero además…
... veamos las enormes diferencias en el lago y jardines de la UIA-Puebla, a partir del uso del agua tratada del sistema mostrado arriba y construido en 1991:
Abajo, inicio en 1992, zona con suelos empobrecidos (ni siquiera el pasto con agua crecía bien).

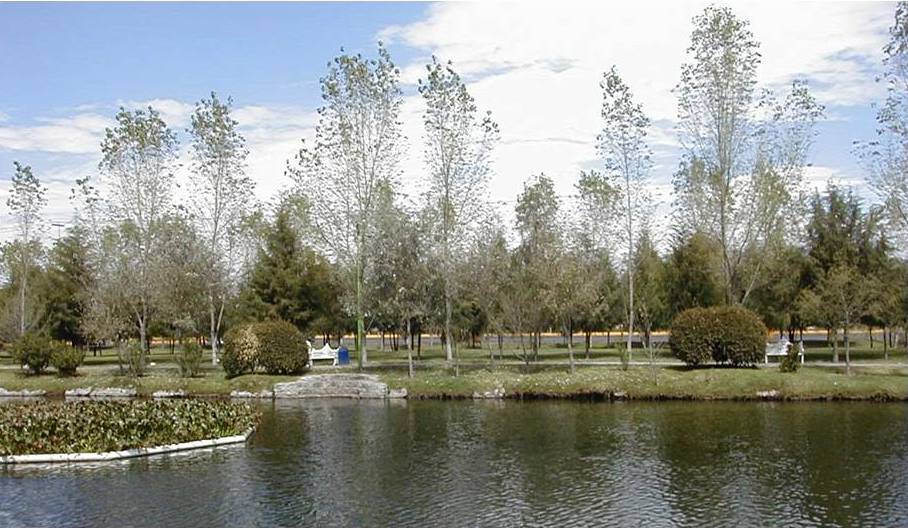

Y también abajo, en el invierno del 2004, luciendo el crecimiento de sus setos, flores, pasto y, sobre todo, de sus árboles, impresionante, pues podemos conservar los nutrientes del agua residual.
Logramos áreas verdes... siempre verdes.
En todos los casos, armonía, riqueza, limpieza y belleza… como la naturaleza misma con su tecnología inteligente.
